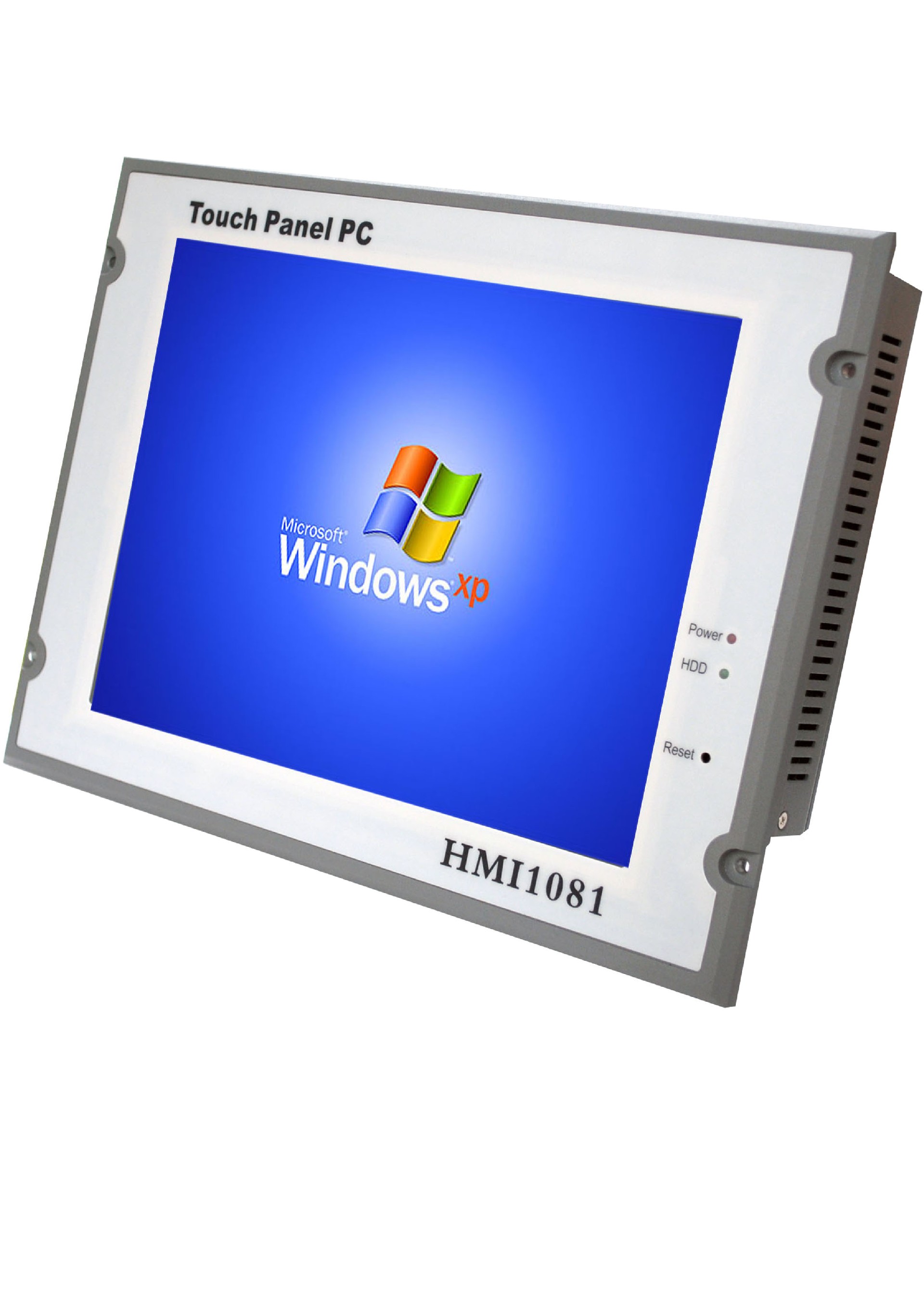

HMI-1081人機界面是一款基于Intel Atom N270處理器的低功耗高端人機界面，它基于PC，帶有10.4”真彩TFT LCD顯示屏和高精密4線電阻式觸摸屏并支持視頻VGA視頻輸出、自帶1個10/100/1000Base-T自適應以太網口。產品采用2.5”320G SATA硬盤并支持擴展CF卡，支持2GB的DDR2 400/533，電源采用24V DC輸入,軟件驅動支持windows 2000/XP/Vista，板載低功耗1.60GHz cpu更耐沖擊與振動，產品輕薄美觀具有良好的散熱性能，面板防水防塵，杜絕產品安裝好后現場的水滴灰塵進入設備。
對于系統集成商而言，這種設計緊湊、簡單的系統能夠方便的進行各種應用，一般用于工廠自動化系統，機械生產過程控制等，該人機界面對于各種應用的運行要求而要是性能可靠、成本節約的解決方案。
| 機構和電源 | |
| 尺寸（W x H x D） | 280 x 220 x 59 mm |
| 重量 | <3.6kg |
| 輸入電壓 | 24V DC，1.5A-2A |
| 磁盤 | 支持一個2.5” SATA HDD驅動器 |
| 標準PC功能 | |
| CPU | 1.60G Hz板載Intel Atom N270/512KB L2緩存 |
| BIOS | AMI 16Mbit flash BIOS,ACPI 2.0 兼容 |
| 芯片組 | Intel 945GSE+Intel ICH7M |
| 前端總線 | 533MHz二級緩存：512KB |
| 系統存儲 | 200 PIN SO-DIMM插槽，支持2GB的DDR2 400、533 |
| 鍵盤鼠標接口 | USB |
| 串行端口 | 一個隔離RS232，一個非隔離RS232，兼容16C550UARTS |
| 通用串行總線（USB）端口 | 支持4個USB （2.0版） |
| 固態硬盤 | 支持一個用于Type I/II CF（True IDE模式）的50針插槽 |
| RTC電池 | 3.0V@195mA鋰電池 |
| 電池管理 | 支持的省電模式有全速模式（SO），待機（SI）。APM 1.2兼容 |
| VGA/LCD接口 | |
| 芯片組 | 集成于Intel 945GSE |
| 幀緩存 | 支持帶128M幀緩存的系統內存 |
| 接口 | VGA/LCD接口，支持18位的TFT |
| 顯示模式 | CRT模式：支持2048 x 1536@32bpp（60Hz）；LCD：800 x 600@16bpp （60Hz） |
| 以太網接口 | |
| 以太網控制器 | 完全符合10/100/1000IEEE802.3規格。支持802.1p 802.1q，包括軟件驅動和啟動ROM |
| 1000/100/10 Base-T自適應能力 | |
| 環境參數 | |
| 工作溫度 | -10°C--+50°C |
| 存儲溫度 | -20°C--+60°C |
| 相對濕度 | 10--95%@40°C |
| 觸摸屏 | |
| 類型 | 模擬電阻式 |
| 分辨率 | 連續 |
| 透光率 | 80% |
| 控制器 | USB接口 |
| 功耗 | <5V@60mA |
| 軟件驅動 | 支持windows 2000/XP/Vista |
| 觸控壽命 | 三千五百萬次 |
| LCD規格 | |
| 顯示屏類型 | 10.4” TFTLCD |
| 最大分辨率 | 800 x 600 |
| 亮度 | 400cd/m2 |
| 點距 | 0.297 x 0.297（mm） |
| 視角 | 70°（左）、70°（右）、80°（上）、80°（右） |
| 存儲溫度 | -20°C--+80°C |
| 工作溫度 | -20°C--+70°C |
